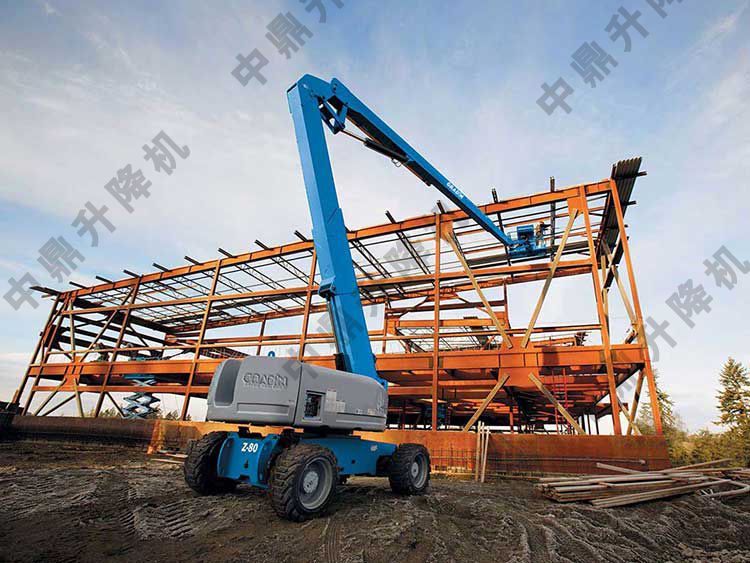

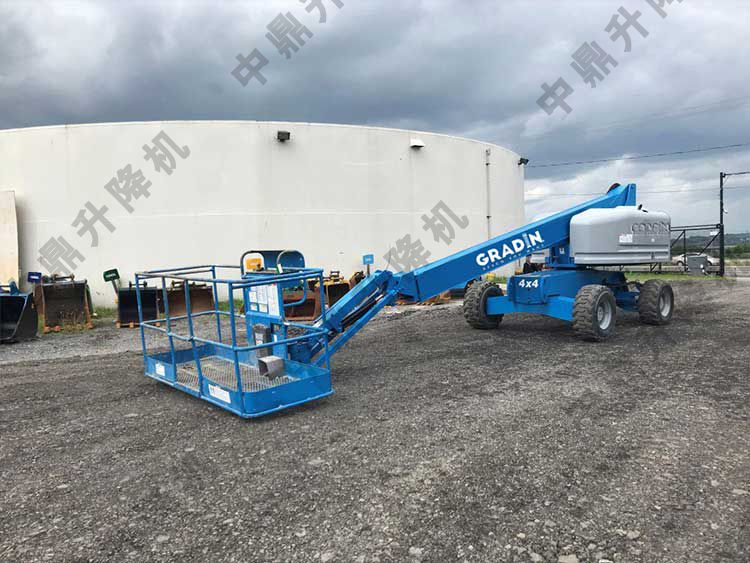

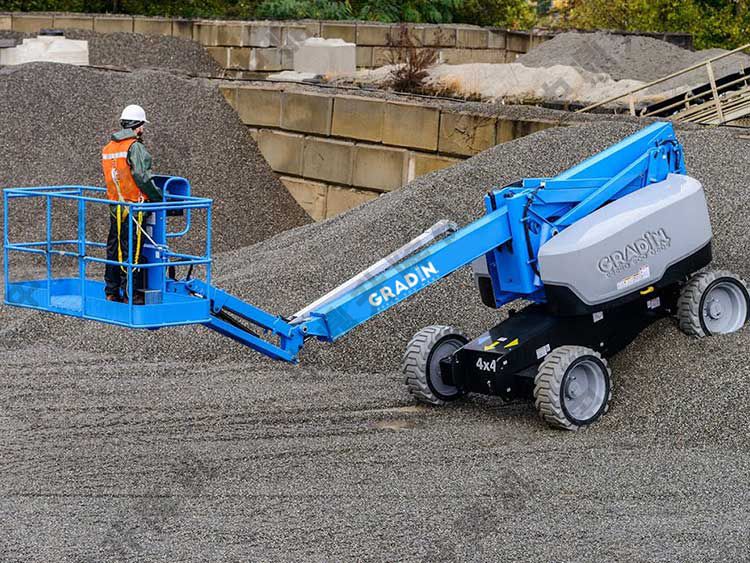

曲臂升降车油电动力曲臂车GTZZ20Z

产品简介

1 性能参数序号项目GTZZ20ZGTZZ22ZGTZZ25Z1最大工作高度21 7m24 1m27 1m2最大平台高度20m22 4m25 1m3最大水平延伸13 3m13 3m16m4最大跨越

在线报价

QQ：

微信：15966662667(点击拨打)

订购电话：13789811352(点击拨打)

微信扫一扫

产品详情

1. 性能参数

序号	项目		GTZZ20Z	GTZZ22Z	GTZZ25Z
1	最大工作高度		21.7m	24.1m	27.1m
2	最大平台高度		20m	22.4m	25.1m
3	最大水平延伸		13.3m	13.3m	16m
4	最大跨越高度		8.75m	8.75m	6.8m
5	最大承载能力		230kg	230kg	230kg
6	爬坡度		30%	30%	30%
7	内轮转弯半径/外轮转弯半径		3.0m/5.2m	3.0m/5.2m	3.0m/5.2m
8	运行速度km/h	下降	6.3km/h	6.3km/h	6.3km/h
9	运行速度km/h	升起	1.1km/h	1.1km/h	1.1km/h
10	收车长度		9.2m	10.1m	11m
11	收车宽度		2.49m	2.49m	2.6m
12	收车高度		2.82m	2.82m	2.82m
13	平台尺寸（长×宽×高）		1.83m×0.76×1.3m	1.83m×0.76×1.3m	1.83m×0.76×1.3m
14	转盘旋转		360°	360°	360°
15	平台旋转		±80°	±80°	±80°
16	离地间隙		330mm	330mm	430mm
17	驱动轮尺寸		33×12-20实心轮胎	33×12-20实心轮胎	33×12-20实心轮胎
18	总重量		10000kg	10350kg	14200kg
19	驱动转向型式		4×2×2（4×4×2）	4×2×2（4×4×2）	4×2×2（4×4×2）
20	系统电压		12V	12V	12V
21	轴距		2.6m	2.6m	2.8m
22	转台回转速度		0~1/3rpm	0~1/3rpm	0~1.5rpm
23	燃油箱容量		100 L	100 L	100 L
24	发动机		洋马	洋马	康明斯
25	发动机额定功率		35.5kw/2200rpm	35.5kw/2200rpm	42kw/2200rpm

2. 技术特点
1 能适应船厂特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。

　　2 臂架处于任何位置，作业平台均可行走;行走速度随举升高度的升高而降低。

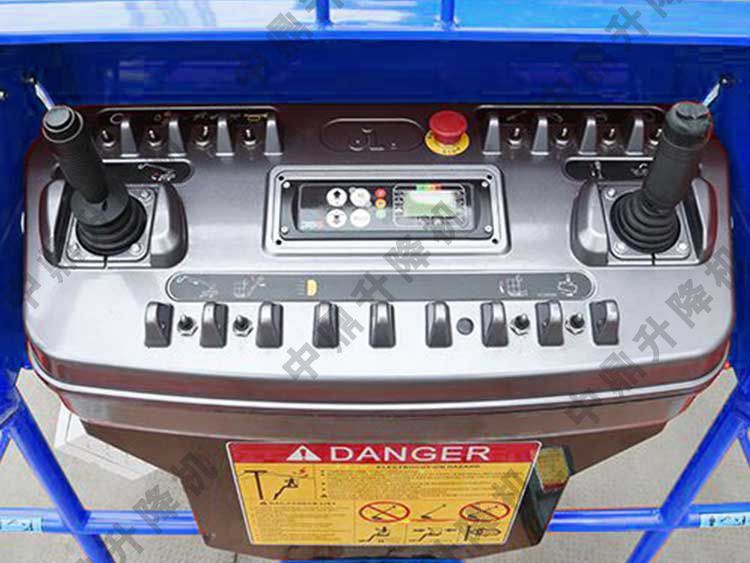

　　3 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。

　　4 下控制台对柴油机机油温度、油压、水温等进行指示。

　　5 设有防发动机运转状态下再次启动的装置。

　　6 臂架伸缩、变幅、回行平稳，并具有缓冲装置。

　　7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制，能实现无级调速。

　　8 平台行走和臂架回转应设有可靠的制动器，保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能，以便平台被牵引。

　　9 平台行走时，如有一轮腾空情况下，通过分配阀，其它主动轮能正常行走。

　　10 当工作臂角度在水平面以上时，对车辆的行走速度有限制。

　　11臂架伸缩、变幅、回转和平台行走能多工作同时进行。

　　12工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。

　　13上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭发动机，避免平台继续运动。

　　14平台上应设有脚踏开关，只有踏下脚踏开关方能进行操作。

　　15设有12V辅助动力装置，当发动机或主油泵发生故障时，能使工作斗降至地面。

　　16设有程序动作功能，只有当塔臂变幅到最大角度时，塔臂伸缩臂才能伸出;只有当塔臂伸缩臂全缩回时，塔臂才能向下变幅，防止向前倾翻和向后倾翻，确保整车的稳定性。

　　17工作斗具有称重功能，准确检测平台载荷，与载荷在平台上的位置无关。当平台载荷超过允许载重量时，应能显示和报警并限制平台的动作，以保证工作斗及工作斗连接件的强度以及工作的稳定性。

　　18发动机油门控制应有三挡速度，当较长时间没有动作时，发动机自动降为低怠速，满足节能要求。

　　19当机器停放在不平度超过3°的地面时，臂架动作将受到限制。

　　20 设备行走及回转时，会发出声光报警。

　　21采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。

　　22 发动机进气系统采用封闭式双级过滤，适应多粉尘的环境作业;且维护保养方便。

　　23上下控制台均应有防护罩保护。

　　24臂架头部、油缸活塞杆等处有防尘防沙装置。

　　25 行走泵为闭式柱塞电比例变量泵，能进行无级调速。

　　26 设有防止发动机过热及液压油压力过低自动停机装置。

　　27在液压回路上安装安全阀，防止液压部件中压力异常升高。

　　28各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。

　　29 液压元件与控制元件为进口品牌产品，可靠度高。

30 拖链机构采用高强度铝合金拖链，适应恶劣的工作环境。

3. 主要配置

序号	项目	产地	品牌
1	发动机	美国	康明斯
2	联轴器	德国	KTR
3	行走液压泵	德国/美国	力士乐/萨澳
4	举升泵	意大利	Salami
5	马达	德国/美国	力士乐/萨澳
6	摆动马达	美国	Helac
7	阀块总成(包括电磁阀)	意大利	油控（SANT）
8	减速机	美国/意大利	欧姆尼/PMP
9	回转机构	徐州	贝莱
10	控制器	深圳	赛灵卓
11	压力传感器	美国	Danfoss
12	倾角传感器	意大利	BPE
13	控制手柄	美国	Danfoss
14	动力单元	美国	布赫
